bombas de vacio , características y funcionamiento

Tema 12

¿Qué es una bomba de vacío?

Las bombas de vacío son aquellos dispositivos que se encargan de extraer moléculas de gas de un volumen sellado, formando un vacío parcial, también llegan a extraer sustancias no deseadas en el producto, sistema o proceso.

Usos y aplicaciones de las bombas de vacío

Algunas de las aplicaciones y usos más comunes son:

• Cocción y/o concentrado a baja temperatura de: mosto, jaleas, dulces, jarabes, etcétera
• Vacío central para clínicas médicas o laboratorios
• Termo formado de termoplásticos
• Calibración de tubos de termoplásticos extrusados
• Máquinas para la industria cárnica
• Desgasificado y deshidratado para la impregnación de madera u otro material poroso
• Enfriamiento rápido (evaporación rápida de la humedad en frutas, verduras, lográndose un veloz descenso de la temperatura.)
• Industria textil (tratamiento de diferentes fibras, planchado)
• Desodorizado (eliminando gases indeseables en sustancias químicas, producción de alimentos, etcétera)
• Destilación a baja temperatura (extracción en vacío de fracciones volátiles)
• Eviscerado (eliminación de vísceras en aves, pescados, etcétera)
• Aceleración de filtrado, reduciendo la presión en la descarga del filtro (ej.: filtros rotativos)
• Equipos de esterilización hospitalaria
• Succión para odontología
• Etiquetadoras
• Construcciones varias en fibrocemento
• Cebado de bombas centrífugas
• Depresión de napas en suelos

¿Cuál es el funcionamiento de una bomba de vacío?

El funcionamiento se define por la velocidad de bombeo y la cantidad de gas evacuado por una unidad de tiempo de las bombas de vacío.

Dos características esenciales de las bombas de vacio son:

• La presión limite, también llamada presión mínima de entrada.
• El tiempo necesario para alcanzar dicha presión.

Ambos factores no dependen necesariamente del tipo de bomba sino del recipiente a evacuar.

Proveedores de bombas de vacío

A continuación le presentamos a DOSIVAC, proveedor de bombas de vacío:

DOSIVAC es la empresa líder en el mercado argentino de bombas dosificadoras, bombas de vacío y bombas para refrigeración.

DOSIVAC ha logrado ocupar esta posición gracias a la calidad de sus productos, la tecnología de última generación utilizada en la fabricación de los mismos, la atención personalizada y el servicio de asesoramiento y post venta.

Bombas de vacío DOSIVAC

Entre la gama de sus productos ofrece las siguientes bombas de vacío, las cuales son:

Bomba para alto vacío de dos etapas

Su diseño de vanguardia y la moderna tecnología empleada en su fabricación permiten obtener un producto de altísima calidad con el cual se consiguen altos niveles de vacío y tiempos de evacuado reducidos. Bombas compactas para vacío, rotativas a paletas en baño de aceite de dos etapas, diseñadas y desarrolladas específicamente para servicios de aire acondicionado y refrigeración.

Foto por Cliente

Dosivac_05

Características de la bomba para alto vacío de dos etapas

 - Válvula de bloqueo: Permite aislar la bomba del sistema en el cual se está produciendo vacío.

- Capacidad para varios refrigerantes: La serie DVR puede ser utilizada con los gases tradicionales R-12, R-22, R-500 y R-502, al igual que con el sistema R-134a y otros de nueva generación.

Manija anatómica de transporte: Puño de diseño ergonómico para posibilitar un agarre seguro durante el traslado, que a la vez actúa como escape de gases.

- Gas Ballast: Permite introducir en la bomba una pequeña cantidad de aire atmosférico, previniendo la condensación de la humedad y ayudando a prolongar la vida útil del aceite. A su vez, lo anterior mejora la eficiencia del bombeo.

- Alto vacío final: Por su diseño de dos etapas se logra obtener una calidad de vacío muy elevada, asegurando la eliminación de la humedad, mientras que la alta capacidad de bombeo reduce el tiempo de evacuación.

- Motor eléctrico (110/220 V 50/60 Hz): Los motores están diseñados para voltajes y frecuencias de trabajo variables.

Energías: 110/240 volts, 50/60 Hertz con una variación de +/- 10% del valor nominal (ver placa del motor).

- Arranque por capacitor y protector térmico incorporado

- Interruptor ON-OFF: Este switch permite independizar la puesta en marcha y detención de la conexión a la alimentación de red eléctrica. También cuenta con un práctico y seguro switch selector de voltaje y con un conector (IEC) apto para recibir cualquier cable normalizado.

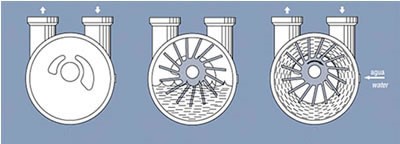

Bomba para vacío por anillos de agua por sello hidráulico Monoblock

Mínimo espacio ocupado: Gracias a su diseño monoblock con el motor de accionamiento, al reemplazo de la segunda etapa por una simple válvula de expulsión tipo Flapper, y a la aplicación de sellos axiales de última generación. Las Electrobombas para vacio requieren mínimo mantenimiento, sólo agua de alimentación.

Foto por Cliente

Dosivac_02

Características de la bomba para vacío por anillos de agua por sello hidráulico Monoblock

- Se recomienda su uso cuando: No se requieren vacíos superiores al 97% del absoluto (30 mm Hg).

- Existe la posibilidad de succión de líquidos o vapores en cantidades que afectarían a cualquier bomba en baño de aceite.

- Siempre que el servicio requerido se caracterice por gran desplazamiento volumétrico, funcionamiento continuo y posibilidad de succión de barros u otros elementos indeseables que con el sistema son arrastrados hacia el exterior por el agua de alimentación junto con el aire y los vapores.

Introducción:

Las aplicaciones del vacío tanto en la industria como en los laboratorios de investigación son numerosas y variadas. Las bombas de vacío trabajan solamente en un rango de presiones limitado; por ello la evacuación de los sistemas de vacío se realiza en varias etapas, usándose para cada una de ellas una clase de bomba diferente.

El funcionamiento de una bomba de vacío está caracterizado por su velocidad de bombeo, y la cantidad de gas evacuado por unidad de tiempo. Toda bomba de vacío tiene una presión mínima de entrada, que es la presión más baja que puede obtenerse, y también, un límite superior a la salida o presión previa. Si la presión previa aumenta por encima de este valor, el bombeo cesa.
Las bombas previas, son capaces de bombear a partir de la presión atmosférica, hasta una presión a la cual empiezan a funcionar las bombas de alto vacío. El tipo de bomba previa más corriente es la rotativa con paletas deslizantes.
En esta clase de bombas de vacío debe evitarse la condensación de vapores, en particular el vapor de agua, pues causaría la contaminación del aceite. Por este motivo, la mayoría de las bombas actuales están equipadas con la llamada válvula de lastre de gas o "gas ballast", que trabaja de la siguiente manera: una vez comprimido el gas en el cuerpo de la bomba, se inyecta aire desde el exterior a través de la válvula de lastre, con lo cual la válvula que descarga a la atmósfera se abre antes, y reduce la relación de compresión para el vapor

Objeto:

Determinar el caudal instantáneo de una bomba de vacío y apreciar su funcionamiento.

Material:

Bomba de vacío rotativa, depósito hermético de volumen conocido, vacuómetro y cronómetro.

Fundamento Teórico

Dos características fundamentales de toda bomba de vacío son: la presión límite o presión mínima de entrada, y el tiempo necesario para alcanzarla. Ambos factores no dependen sólo de la bomba utilizada, sino también del recipiente a evacuar (presión de vapor de sus partes constitutivas, fugas, etc.…).

El tiempo necesario para obtener la presión límite depende esencialmente de la velocidad de evacuación de la bomba, es decir, del caudal medido a la presión de funcionamiento.

Un método sencillo para determinar el caudal consiste en hacer trabajar la bomba sobre un recipiente de volumen determinado, V.

Método operatorio:

Poner en funcionamiento la bomba y anotar en una tabla construida al efecto la variación de la presión en el interior del depósito respecto del tiempo. Suspender la toma de datos cuando la presión en el depósito se acerque a la presión límite.

Información. Martin Asael Martínez González
